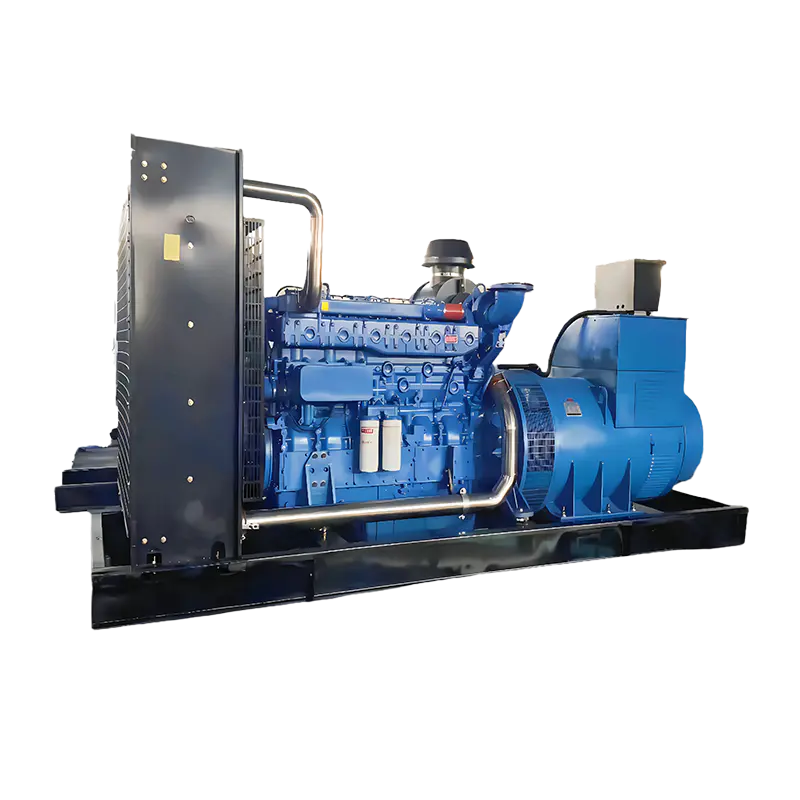

Jak dobrać generator diesla: kompletny przewodnik krok po kroku

Do rozmiaru A generator diesla , oblicz całkowitą moc roboczą wszystkich obciążeń, które musi zasilać jednocześnie, dodaj największy udar rozruchowy pojedynczego silnika (zwykle 3-krotność jego mocy roboczej), zastosuj bufor wydajności 20–25%, a następnie obniż wartości znamionowe ze względu na wysokość i temperaturę otoczenia. Rezultatem jest minimalna moc znamionowa generatora w kVA, której potrzebujesz. Na przykład: obiekt o obciążeniu roboczym 40 kW, silniku o mocy 15 kW jako największym pojedynczym rozruszniku (wymagającym udaru o mocy 45 kW) i działający na wysokości 1500 m wymaga generatora o mocy co najmniej 68–75 kVA po wszystkich regulacjach. Za mały rozmiar powoduje przeciążenia i uszkodzenie silnika; przewymiarowanie powoduje marnowanie paliwa i powoduje gromadzenie się wilgoci w silnikach wysokoprężnych. W tym przewodniku omówiono każdy etap procesu wymiarowania, podając przykłady praktyczne, tabele obciążeń i współczynniki korygujące.

Krok 1 — Zidentyfikuj i wypisz wszystkie obciążenia elektryczne

Podstawą doboru generatora jest pełna inwentaryzacja obciążenia. Pominięcie nawet jednego dużego obciążenia — sprężarki, silnika windy lub centralnej jednostki klimatyzacyjnej — może unieważnić całe obliczenie rozmiaru. Podziel obciążenia na trzy kategorie w oparciu o ich zachowanie elektryczne:

• Obciążenia rezystancyjne — oświetlenie żarowe, grzejniki elektryczne, tostery, podgrzewacze wody; pobierają one stały prąd o współczynniku mocy 1,0 i bez udaru rozruchowego; waty bieżące = waty z tabliczki znamionowej
• Obciążenia indukcyjne (silniki) — klimatyzatory, pompy, sprężarki, wentylatory, elektronarzędzia; pobierają one 3–7 razy większy prąd roboczy przy uruchomieniu przez 0,5–3 sekundy; ten udar rozruchowy jest głównym czynnikiem wpływającym na dobór generatora w większości zastosowań
• Obciążenia elektroniczne/nieliniowe — komputery, VFD (napędy o zmiennej częstotliwości), systemy UPS, sterowniki LED, ładowarki akumulatorów; pobierają one prąd niesinusoidalny, który wprowadza zniekształcenia harmoniczne; wymagają alternatorów generatora przystosowanych do obsługi harmonicznych (zwykle THD <5% przy pełnym obciążeniu)

Dla każdego obciążenia zapisz moc znamionową (lub kW), napięcie i fazę (jednofazowe lub trójfazowe) z tabliczki znamionowej. Jeśli dane z tabliczki znamionowej nie są dostępne, użyj natężenia prądu i oblicz: Waty = wolty × ampery × współczynnik mocy (w przypadku większości silników należy użyć wartości 0,85–0,90, jeśli nie podano współczynnika mocy).

Krok 2 — Oblicz całkowite obciążenie robocze i wymagania dotyczące rozruchu silnika

Całkowite obciążenie robocze

Zsumuj wszystkie waty bieżące dla każdego obciążenia, które będzie działać jednocześnie. Nie uwzględniaj obciążeń, które nigdy nie są używane jednocześnie – generator rezerwowy zasilający budynek po przerwie w dostawie prądu nie musi obsługiwać jednocześnie instalacji wody lodowej i systemu grzewczego, jeśli działają one w różnych porach roku. Należy jednak zachować ostrożność: uwzględnić obciążenia, które teoretycznie mogą się nakładać, nawet jeśli są nietypowe.

Prąd rozruchowy silnika: Krytyczne zapotrzebowanie na udar

Po uruchomieniu silnika elektrycznego pobiera on prąd przy zablokowanym wirniku (LRC), co jest typowe 3 do 7 razy większy prąd roboczy przy pełnym obciążeniu . Przy doborze generatora udar ten wyraża się w watach rozruchowych — chwilowym zapotrzebowaniu na moc przy uruchomieniu silnika. Najczęściej stosowane mnożniki według typu silnika to:

• Silniki z rozruchem bezpośrednim (DOL). — waty początkowe = 3× waty bieżące (konserwatywna, powszechnie stosowana wartość; rzeczywisty współczynnik LRC może wynosić do 7× w przypadku dużych silników)
• Silniki rozruchowe kondensatorowe — waty początkowe = 1,5–2× watów bieżących ; kondensator rozruchowy znacznie zmniejsza prąd rozruchowy
• Silniki z softstarterami lub VFD — waty początkowe ≈ waty robocze; softstartery i przemienniki częstotliwości stopniowo zwiększają napięcie lub częstotliwość, ograniczając rozruch do 110–150% prądu roboczego ; radykalnie zmniejsza to wymagania dotyczące rozmiaru generatora w obiektach z dużymi silnikami

Generator musi obsłużyć scenariusz, w którym uruchamia się największy silnik, podczas gdy wszystkie inne obciążenia już pobierają energię. Krytyczne obliczenie to: Obciążenie generatora = (Całkowita moc robocza wszystkich obciążeń) (Udar rozruchowy największego pojedynczego silnika - jego moc robocza) . Stanowi to szczytowe zapotrzebowanie chwilowe w momencie uruchomienia największego silnika.

Przykład zastosowania: generator rezerwowy budynku biurowego

Rozważmy budynek biurowy wymagający zasilania w trybie gotowości do:

• Oświetlenie i gniazdka: 12 000 W (12 kW)
• Serwerownia UPS: 8000 W (8 kW)
• Silnik windy (start DOL): 15 000 W podczas pracy (15 kW), udar rozruchowy = 3 × 15 000 = 45 000 W
• Silniki wentylatorów HVAC: 10 000 W podczas pracy (10 kW), udar rozruchowy = 3 × 10 000 = 30 000 W
• Silnik pompy pożarniczej (rozruch DOL): 7500 W podczas pracy (7,5 kW), udar rozruchowy = 3 × 7500 = 22500 W

Całkowite obciążenie robocze: 12 8 15 10 7,5 = 52,5 kW
Największy udar rozruchowy silnika: Silnik windy o mocy 45 kW podczas rozruchu – 15 kW podczas pracy = 30 kW dodatkowego zapotrzebowania na wzrost
Szczytowe zapotrzebowanie chwilowe: 52,5 · 30 = 82,5 kW

Krok 3 — Przelicz na kVA i zastosuj współczynnik mocy

Moc generatora jest oceniana w kVA (kilowolt-amper) — moc pozorna — a nie kW (kilowaty) — moc rzeczywista. Związek jest następujący:

kVA = kW ÷ współczynnik mocy

Większość generatorów diesla ma współczynnik mocy wynoszący Opóźnienie 0,8 — jest to standardowe założenie, chyba że określono inaczej. Dostarcza generator o mocy 100 kVA i współczynniku mocy 0,8 80 kW mocy rzeczywistej . Oznacza to, że aby znaleźć wymaganą wartość kVA, należy podzielić zapotrzebowanie na kW przez 0,8.

Kontynuując sprawdzony przykład:

• Szczytowe zapotrzebowanie chwilowe: 82.5 kW
• Wymagane kVA: 82,5 ÷ 0,8 = 103 kVA

Jeśli obciążenie ma głównie charakter rezystancyjny (grzejniki, oświetlenie) i jest bardzo mało silników, rzeczywisty współczynnik mocy może być bliższy 0,9–1,0, a dzielenie przez 0,8 jest zbyt konserwatywne. Jeśli obciążenie obejmuje głównie silniki indukcyjne, rzeczywisty współczynnik mocy może wynosić 0,7 lub mniej , a założenie 0,8 może spowodować zaniżenie rozmiaru generatora. W celu precyzyjnego doboru należy zmierzyć lub obliczyć średni ważony współczynnik mocy dla wszystkich obciążeń.

Krok 4 — Zastosuj bufor pojemności (współczynnik prześwitu)

Ciągła praca generatora diesla na 100% mocy znamionowej powoduje nadmierne naprężenia termiczne, przyspiesza zużycie i nie pozostawia marginesu na zwiększenie obciążenia lub błędy obliczeniowe. Praktyką branżową jest eksploatacja generatorów diesla przy godz 70–80% wydajności znamionowej przy pełnym obciążeniu roboczym , pozostawiając 20–30% zapasu.

Zastosuj współczynnik prześwitu, dzieląc obliczone zapotrzebowanie na kVA przez docelowy udział obciążenia:

• Przy obciążeniu 80%: Wymagany generator kVA = obliczony kVA ÷ 0,80
• Przy obciążeniu 75%: Wymagany generator kVA = obliczony kVA ÷ 0,75

Kontynuując przykład przy obciążeniu 80%: 103 kVA ÷ 0,80 = Generator o minimalnej mocy znamionowej 129 kVA . Najbliższy standardowy rozmiar generatora powyżej tego to zazwyczaj a Jednostka 150 kVA .

Uwaga dotycząca minimalnego obciążenia: silniki wysokoprężne również mają minimalne wymagania dotyczące obciążenia wynoszące 30–40% wydajności znamionowej . Praca generatora diesla poniżej tego progu przez dłuższy czas powoduje powstawanie mokrych spalin – niecałkowite spalanie powoduje osadzanie się niespalonego paliwa i węgla w układzie wydechowym i cylindrach, zwiększając koszty konserwacji i skracając żywotność silnika. Jeśli oczekiwane obciążenie robocze często wynosi poniżej 30% wartości znamionowej generatora, jednostka jest przewymiarowana i należy wybrać mniejszy generator lub wdrożyć bankowanie obciążenia (podłączenie sztucznego obciążenia rezystancyjnego w celu utrzymania minimalnego obciążenia silnika).

Krok 5 — Zmniejsz wartość dla wysokości i temperatury otoczenia

Moc wyjściowa generatora diesla jest znamionowa w standardowych warunkach: poziom morza (0 m n.p.m.), temperatura otoczenia 25°C (77°F) i wilgotność względna 30% zgodnie z ISO 8528-1 lub SAE J1349. Praca nad poziomem morza lub w wysokich temperaturach otoczenia zmniejsza gęstość powietrza docierającego do silnika, zmniejszając wydajność spalania i moc wyjściową. Należy obniżyć parametry generatora — jego efektywna moc wyjściowa jest mniejsza niż wartość znamionowa na tabliczce znamionowej, zatem wartość znamionowa na tabliczce znamionowej musi być wyższa niż obliczona.

Obniżanie wysokości

Standardową zasadą obniżania wartości znamionowych dla wolnossących silników wysokoprężnych jest: około 3–4% straty mocy na 300 m (1000 stóp) nad poziomem morza . Silniki z turbodoładowaniem obniżają parametry znamionowe w mniejszym stopniu – zazwyczaj 1–2% na 300 m — ponieważ turbosprężarka kompensuje zmniejszoną gęstość powietrza aż do granicy konstrukcyjnej, po czym obniżenie wartości znamionowych gwałtownie wzrasta. Zawsze korzystaj z krzywych obniżania wartości znamionowych określonych przez producenta; poniższe wartości są reprezentatywne:

Obniżenie temperatury

Powyżej standardowej temperatury znamionowej 25°C, generatory obniżają parametry znamionowe o około 1% na 5,5°C (10°F) powyżej 25°C dla większości silników z turbodoładowaniem. W środowisku tropikalnym ze szczytową temperaturą otoczenia wynoszącą 45°C (20°C powyżej normy) należy spodziewać się dodatkowej Redukcja mocy o 3–4%. . Łączne obniżenie wartości znamionowych wysokości i temperatury jest multiplikatywne — oba czynniki mają zastosowanie jednocześnie.

Aby znaleźć wymaganą tabliczkę znamionową kVA po obniżeniu wartości znamionowych: Wymagana tabliczka znamionowa kVA = Wymagana efektywna kVA ÷ (Współczynnik wysokości × Współczynnik temperatury)

Przykład: Efektywne wymaganie 129 kVA na wysokości 1500 m n.p.m. (współczynnik 0,94) i temperaturze otoczenia 40°C (współczynnik 0,97) wymaga: 129 ÷ (0,94 × 0,97) = 129 ÷ 0,912 = Minimalna moc z tabliczki znamionowej 141 kVA , więc wybierz następny standardowy rozmiar: 150 kVA .

Typowe typy obciążeń i ich mnożniki wymiarowe

Moc podstawowa a parametry w trybie gotowości: wybór właściwej klasy znamionowej

Generatory diesla są sprzedawane z wieloma klasyfikacjami znamionowymi, które określają, jak ciężko i jak długo silnik może utrzymać daną moc. Używanie generatora poza jego zamierzoną klasą znamionową powoduje przedwczesną awarię silnika. Cztery główne klasy ratingowe ISO 8528 to:

• Tryb gotowości (ESP — awaryjne zasilanie w trybie gotowości) — maksymalna moc wyjściowa do użytku awaryjnego tylko podczas przerwy w dostawie prądu; niedopuszczalne przeciążenie ; typowe użytkowanie ograniczone do 200 godzin rocznie; jest to najwyższa moc znamionowa kVA podana na tabliczce znamionowej, ale nie jest odpowiednia do zastosowań związanych z zasilaniem głównym lub częstym użytkowaniem
• Moc podstawowa (PRP — moc znamionowa podstawowa) — ciągła praca przez nieograniczoną liczbę godzin w przypadku braku zasilania; Dozwolone 10% przeciążenia przez 1 godzinę na 12 ; oceniane na około 80–90% wartości znamionowej tego samego silnika w trybie gotowości; odpowiednie dla miejsc poza siecią, energetyki budowlanej, działalności wydobywczej
• Moc ciągła (COP) — praca przy obciążeniu podstawowym przy stałej mocy przez nieograniczoną liczbę godzin niedopuszczalne przeciążenie ; około 70–80% mocy w trybie gotowości; stosowane w wyspiarskich elektrowniach i przy obciążeniu podstawowym
• Ograniczona moc robocza (LTP) — działanie przez określony, ograniczony czas w zastosowaniach innych niż awaryjne; zazwyczaj maksymalnie 500 godzin rocznie

Generator sprzedawany jako „100 kVA w trybie gotowości / 90 kVA Prime” ma dwa różne limity mocy w zależności od sposobu użytkowania . W przypadku szpitalnego generatora rezerwowego używanego tylko podczas przerw w dostawie prądu obowiązuje moc znamionowa 100 kVA w trybie gotowości. W przypadku generatora obozowego pracującego w sposób ciągły jako jedyne źródło zasilania obowiązuje moc znamionowa 90 kVA, a w obliczeniach wymiarowych jako wartość odniesienia należy przyjąć 90 kVA, a nie 100 kVA.

Generatory trójfazowe a generatory jednofazowe i równoważenie obciążenia

Generatory o mocy powyżej około 15–20 kVA są prawie zawsze trójfazowe (3Φ), ponieważ zasilanie trójfazowe zapewnia bardziej efektywne dostarczanie mocy i jest wymagane w przypadku silników trójfazowych. Przy doborze generatora trójfazowego do obciążenia mieszanego (niektóre silniki trójfazowe i obciążenia jednofazowe) krytyczną kwestią staje się równowaga faz.

Generatory trójfazowe są przystosowane do obciążeń zrównoważonych — równej mocy na każdej fazie. Jeśli obciążenia jednofazowe są nierównomiernie rozłożone na trzy fazy, najbardziej obciążona faza ogranicza całkowitą moc generatora i może powodować brak równowagi napięcia, który szkodzi silnikom i elektronice. Większość producentów generatorów to określa jednofazowa nierównowaga obciążenia pomiędzy dowolnymi dwiema fazami nie powinna przekraczać 25% prądu znamionowego generatora na fazę .

Przygotowując listę obciążeń dla generatora trójfazowego, przypisz każde obciążenie jednofazowe do określonej fazy i sprawdź, czy żadna faza nie przenosi więcej niż około 1/3 całkowitego obciążenia 12,5% całkowitego kVA . W praktyce należy rozłożyć obciążenia możliwie równomiernie i podczas montażu sprawdzić równowagę u elektryka.

Dobór dla obciążeń nieliniowych: systemy UPS i VFD

Obciążenia nieliniowe — systemy UPS, przetwornice częstotliwości, zasilacze impulsowe i ładowarki akumulatorów — pobierają prąd niesinusoidalny, który wprowadza zniekształcenia harmoniczne na wyjście napięciowe generatora. Ta zawartość harmonicznych powoduje dodatkowe nagrzewanie uzwojeń alternatora i może zakłócać działanie automatycznego regulatora napięcia (AVR) generatora, powodując niestabilność napięcia.

Wytyczne branżowe dotyczące wymiarowania generatorów zasilających głównie obciążenia nieliniowe:

• Systemy UPS — rozmiar generatora przy 1,5 do 2× wartości znamionowej kVA zasilacza UPS ; UPS o mocy 50 kVA wymaga generatora o minimalnej mocy 75–100 kVA; uwzględnia to obniżenie wartości harmonicznych, współczynnik mocy wejściowej UPS i zapotrzebowanie na ładowanie akumulatorów w pierwszych minutach po uruchomieniu generatora
• Przemienniki częstotliwości (VFD) — Przetwornice częstotliwości zmniejszają udar rozruchowy silnika, ale wprowadzają harmoniczne; rozmiar generatora na 1,25 × kVA wymagane przez wszystkie obciążenia VFD ; określić generator z alternatorem „12-impulsowym” lub o niskim THD, jeśli obciążenia VFD przekraczają 50% całkowitego obciążenia generatora
• Obciążenia centrum danych/serwera — nowoczesne zasilacze serwerowe charakteryzują się współczynnikami mocy 0,95–0,99 i umiarkowaną zawartością harmonicznych; rozmiar w 1,25–1,5 × całkowite obciążenie IT w celu uwzględnienia strat w jednostkach dystrybucji zasilania (PDU) i urządzeniach chłodzących

Kompletny przykład wymiarowania: warsztat przemysłowy

Warsztat produkcyjny w regionie górzystym przy ul Wysokość 1200 m przy szczytowej temperaturze otoczenia wynoszącej 38°C wymaga głównego generatora prądu dla następujących obciążeń:

Obliczenie rozmiaru:

1. Całkowite obciążenie robocze: 53.6 kW
2. Największy dodatek udarowy silnika: wzrost sprężarki powietrza (45 kW) - praca (15 kW) = 30 kW
3. Szczytowe zapotrzebowanie chwilowe: 53.6 30 = 83.6 kW
4. Konwersja na kVA przy PF 0,8: 83,6 ÷ 0,8 = 104,5 kVA
5. Zastosuj 80% prześwitu załadunkowego: 104,5 ÷ 0,8 = 130,6 kVA
6. Obniżanie wartości znamionowych na wysokości 1200 m (turbodoładowanie, współczynnik ≈ 0,953): 130,6 ÷ 0,953 = 137 kVA
7. Obniżenie wartości znamionowych przy 38°C (współczynnik ≈ 0,975): 137 ÷ 0,975 = 140,5 kVA
8. Wybierz standardową wielkość generatora: moc znamionowa 150 kVA Prime

Typowe błędy w doborze rozmiaru i jak ich unikać

• Ignorowanie udaru rozruchowego silnika — najczęstsza przyczyna niedowymiarowania; generator, który z łatwością radzi sobie z obciążeniami bieżącymi, może zadziałać natychmiast po uruchomieniu dużego silnika; zawsze obliczaj zapotrzebowanie szczytowe uwzględniając największy rozruch silnika
• Mylące kW i kVA — dostawca podający „generator 100 kW” przy współczynniku mocy 0,8 oferuje moc 125 kVA; sprawdź, czy podana wartość to kW czy kVA, aby uniknąć zaniżenia o 25%
• Korzystanie z parametrów gotowości w przypadku zastosowań związanych z zasilaniem głównym — generator pracujący w sposób ciągły poza siecią należy dobrać zgodnie z jego mocą znamionową podstawową, a nie (wyższą) mocą znamionową w trybie gotowości; używanie wartości gotowości do pracy ciągłej prowadzi do przeciążenia silnika i przedwczesnej awarii
• Przewymiarowanie, aby „być bezpiecznym” bez sprawdzania minimalnego obciążenia — generator o mocy 500 kVA zainstalowany dla obciążenia 50 kW pracuje z wydajnością 10%, powodując poważne gromadzenie się wilgoci; minimalne obciążenie robocze powinno wynosić 30–40% wydajności znamionowej
• Pomijanie obniżania wartości znamionowych związanych z wysokością i temperaturą — generator o mocy 100 kVA na wysokości 2000 m może dostarczyć jedynie 91 kVA; nieuwzględnienie tego może skutkować chronicznym przeciążeniem w miejscach położonych na dużych wysokościach
• Brak uwzględnienia przyszłego wzrostu obciążenia — generator dostosowany dokładnie do współczesnych obciążeń nie ma miejsca na rozbudowę; dodaj realistyczną prognozę wzrostu (zwykle 10–20% dodatkowej wydajności dla obiektów spodziewających się rozbudowy w ciągu 5 lat)
